Helios Gehäuse ELS-GU o. Brandschutz, UP, f 1- Zweiraumlüftung

ELS-GU

Unterputzgehäuse universal

ohne Brandschutz

Einzellüftungsanlage entsprechend

DIN 18017 T.3 für die Lüftung von

Toiletten, Bädern, Wohnungsküchen

mittels bedarfsgesteuerter Einzel-

lüftungsgeräte für Unterputz-/

Aufputzeinbau zum Anschluss an eine

eigene oder gemeinsame Hauptleitung.

Nachstehende Lüftungsanlage besteht aus

Ventilatorgehäuse (Rohbauset), Ventila-

toreinsatz (Endmontageset), eventuellem

Zubehör und den Rohrsystemteilen.

Die dieser Planung zugrunde liegenden

Rohrquerschnitte gelten nur für die

Helios Baureihe ELS "ultra Silence" mit

einer besonders hohen Druckreserve

(bei V 60 m³/h = 260 Pa). Falls ein

anderes Fabrikat alternativ angeboten

wird, sind größere Hauptleitungsquer-

schnitte vorzusehen bzw. das Rohrnetz

neu zu berechnen.

I. Zur Lüftung von Bädern und Toiletten,

UNTERPUTZ-MONTAGE

Unterputzgehäuse (ohne Brandschutz) in

Flachbauweise zur Aufnahme eines ELS-

Ventilatoreinsatzes für Einbau in

Installationsschacht, Vorwandsysteme,

Wand oder Decke.

In Kombination mit Brandschutz-

Deckenschott ELS-D (eingebaut in der

Hauptleitung) werden die einschlägigen

Brandschutzanforderungen erfüllt.

Ausblasstutzen DN 80mm nach oben, links

oder rechts abgehend durch Umstecken

auch rückseitig positionierbar.

Integrierte luftdichte Rückluftsperr-

klappe, wartungsfrei.

Komfortabler Elektro-Anschluss durch

entnehmbare Steckverbindung.

Anschlussmöglichkeit für Zweitraum-

lüftung oder WC-Becken-Anbindung über

Spülrohr DN50/40/30 (seitlich links,

rechts oder unten).

Universalgehäuse aus schlagfestem

Kunststoff, Alpinweiß, Brandklasse B2

mit rückseitigen Befestigungs-Nuten zur

Aufnahme der Montagehalterung.

Lieferung einschließlich Putzdeckel für

die Rohbauphase.

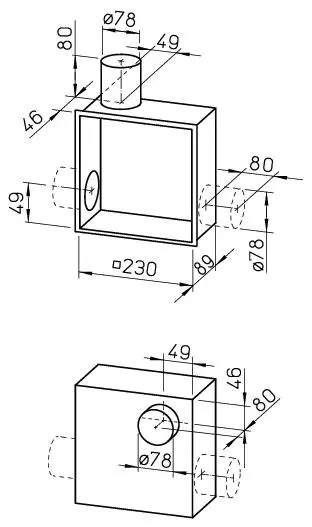

Maße: B/H/T 230x230x89mm.

Allgemeine bauaufsichtliche DIBt-

Zulassung Nr. Z-51.1-193.

Fabrikat: Helios Ventilatoren

Typ: ELS-GU

Artikel: 08111
